Slot pentru difuzor SD
Scop
Difuzoarele SD sunt utilizate în ventilația de alimentare și evacuare și în orice sistem de aer condiționat. Acestea sunt concepute pentru instalarea în pereți și plafoane suspendate, oferind un aspect estetic excelent. Acestea pot fi utilizate pentru alimentarea și evacuarea aerului.
Construcții și materiale

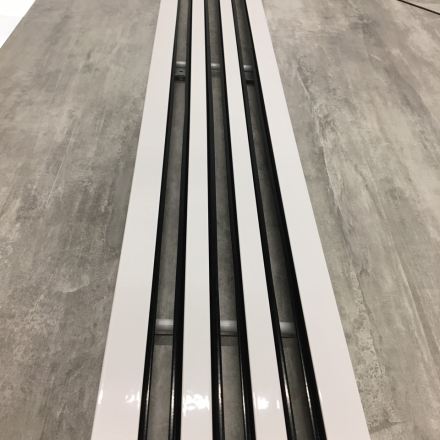

Designul acestui produs constă într-un corp din aluminiu de înaltă calitate cu găuri orizontale, al căror număr, în funcție de model, poate varia de la 1 la 6.
Lamele de pe cadru sunt mobile, pivotante și asigură controlul direcției aerului în încăpere. Este posibilă combinarea mai multor elemente, astfel încât acestea pot fi montate în linii continue de aproape orice lungime și formă.
Difuzoarele sunt fabricate cu un strat protector de pulbere decorativă. Culoarea standard este alb (RAL-9016), dar, la cererea clientului, corpul și lamelele pot fi vopsite în culori diferite, conform paletei RAL.
Виготовлення
Дифузори даної серії включають в себе вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 2000 мм.
Розмір H фіксований.
SD-1 - h = 50 мм - дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілину плюс 40мм.
Приклад замовлення і монтаж
SD-1-2 (RAL-9016/9005) L = 500 - з 1-й щілиною, 2 - з 2-ма боковими фланцями (закриті краю). Застосовуються для елементів до 2-х метрів. Колір рамки - білий, ламелі - чорний.
SD-2-1 (RAL-9016/9016) L = 1000 - з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (в комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів більш 2-х метрів. Колір рамки - білий, ламелі - білий.
SD-3-0 (RAL-9016/9005) L = 1500 - з 3-ма щілинами, 0 - без бічних фланців (використовується, як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів більш 4-х метрів. Колір рамки - білий, ламелі - чорний.
Комплектація
- можлива поставка з Пленум-слотом, виготовленого з оцинкованої сталі
- можлива поставка з перфорацією (+ P)
- можлива поставка з демпфером (+ D)
Схема для замовлення щілинних дифузорів
