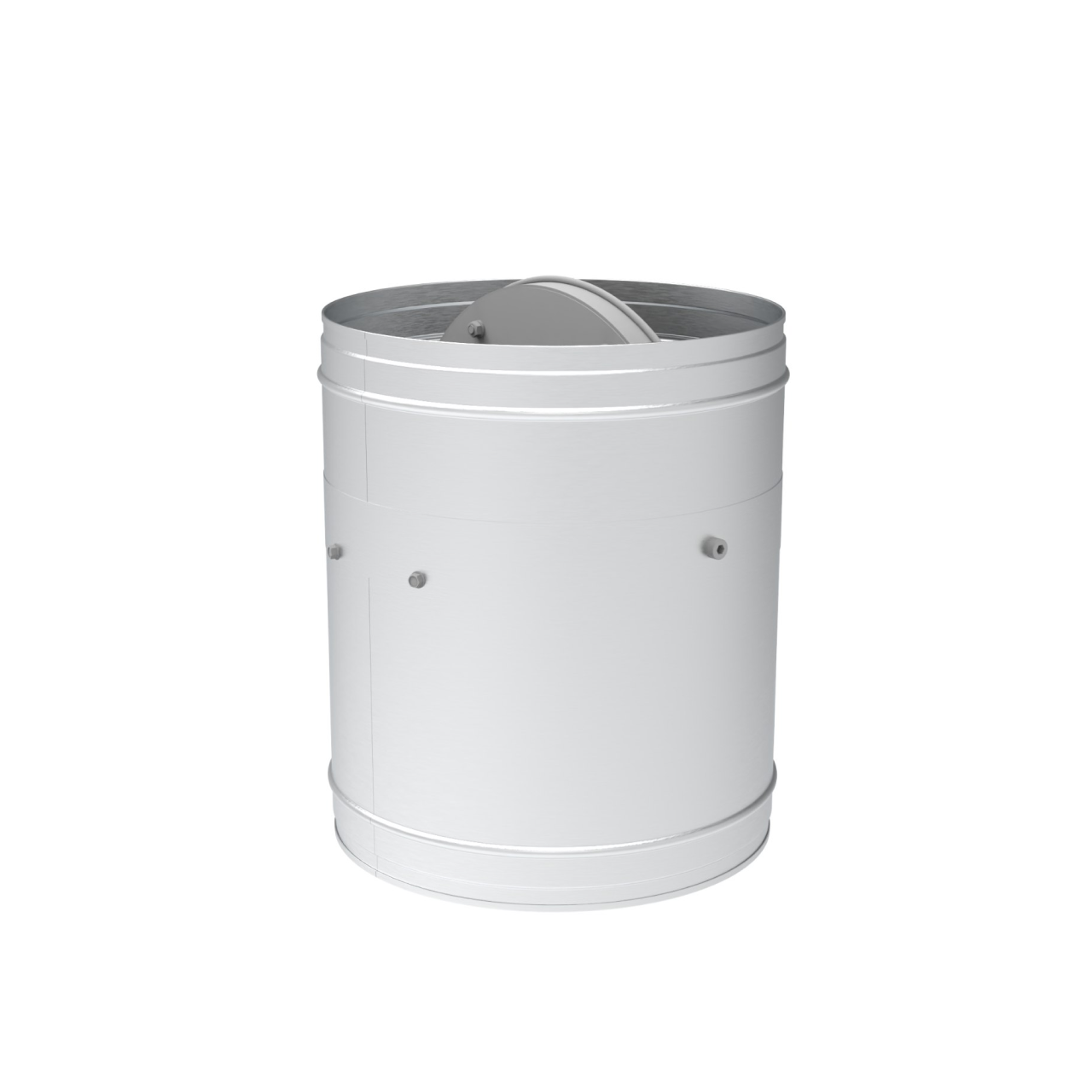

Supapă FPDR
CARACTERISTICI
Sunt disponibile diverse modificări în funcție de utilizarea prevăzută:
- normal deschis(ignifugă) se închide în timpul unui incendiu, blocând răspândirea focului și a produselor de ardere prin conductele de ventilație;
- Este în regulă.supapa (de fum) se deschide în timpul unui incendiu. Este utilizată în sistemele de ventilație cu alimentare și evacuare a fumului.
Informații generale
Disponibil cu un grad de rezistență la foc de 120 de minute. Limita de rezistență la foc a supapei este FPD-120.
- în modul de supapă normal deschisă (ignifugă) - EI 120
- în modul de supapă normal închisă (fum) - EI 120, E120
ECHIPAMENT STANDARD
Construcții și materiale
Corpul supapei este fabricat din oțel galvanizat de la un producător european. Lamela rotativă este fabricată din material rezistent la foc. În jurul perimetrului lamei rotative este amplasată o garnitură activă din punct de vedere termic, care se extinde la temperaturi ridicate și asigură astfel o etanșeitate ridicată a supapei închise. Actuatoarele supapei sunt montate în afara corpului. Clapeta supapei oprește automat fluxul de aer prin resortul de revenire al actuatorului.
Cerere.
Acestea sunt concepute pentru a fi instalate în conductele de ventilație pentru a preveni răspândirea focului și a produselor de ardere dintr-o cameră în alta prin blocarea conductelor în conformitate cu normele și standardele relevante.
În funcție de scopul lor funcțional, acestea sunt utilizate în conformitate cu cerințele SNiP 2.04.05, DBN V.1.1-7 în sistemele de încălzire, ventilație și climatizare din clădirile și structurile civile și industriale, în sistemele de evacuare de urgență a fumului, pentru a elimina fumul în caz de incendiu, pentru a asigura evacuarea persoanelor din spații sau structuri în stadiul inițial al unui incendiu care a avut loc într-unul dintre spații.
DIAGRAMA DE PROIECTARE A FPD DREPTUNGHIULAR
Supapele pot funcționa în medii neagresive când temperatura depășește +35°C și umiditatea relativă de până la 80% în încăperi cu mediu antideflagrant.
La proiectarea sistemelor de ventilație, este necesar să se țină seama de proeminența amortizorului.
În amonte și în aval de clapetă, trebuie proiectată o secțiune dreaptă de conductă cu o secțiune egală cu secțiunea clapetei și o lungime egală cu proeminența clapetei.
Supapele FPD fără proeminență a lamei X2 (până la B < 50 cm) pot fi echipate cu o grilă de protecție și sunt adecvate pentru instalarea pe arbore
Montare
Supapele pot fi instalate în orice poziție în pasajele verticale și orizontale ale structurilor de separare a incendiilor. Supapa trebuie să fie instalată astfel încât clapeta supapei (în poziția închisă) să fie situată în planul structurii de separare a incendiilor. În cazul în care această instalare nu este posibilă, corpul supapei între structura de separare împotriva incendiilor și paleta supapei trebuie să fie izolat cu material ignifug în conformitate cu standardele aplicabile.
* Cele mai recente specificații privind echipamentele sunt disponibile în programul de selecție AeroSelect. Nu uitați să verificați cu managerul dumneavoastră.
